SSD池化的必然趨勢

AI 、大數據及云業務的快速普及，導致數據呈井噴式增長。為了滿足社會智能化發展的需要，企業對其IT基礎設施的算力和存儲性能的需求日益提高，其表現為在服務器層面，一個重要的需求就是內存提供更大的容量來處理需要分析的數據， 其數據容量動輒幾百GB乃至上TB級的容量；但是在一臺服務器上對于內存的無限增加無論從可行性上還是成本上都是個難題。隨著NVMe SSD的性能越來越高，容量越來越大，成本日趨合理。為了應對遠大于內存容量上限的上TB級數據的處理，越來越多的用戶選擇把NVMe SSD用于充當內存的Cache，存儲那些體量大，但不需要頻繁修改的數據。因此，配置NVMe SSD成為了高性能計算服務器的標準配置。

SSD池化的瓶頸效應

NVMe SSD相比傳統的機械硬盤，IO處理能力不管是在小文件傳輸、還是大文件傳輸上都有了數量級的提高；但是，相比于內存的IO處理能力而言，還是有著非常大的差距（如下圖所示），這也成為了制約NVMe SSD應用和在高性能計算平臺普及的一個重要因素。

當然，為了解決NVMe SSD傳輸?shù)男阅芷款i，可以在每個服務器上配置多塊SSD做Raid0，這樣可以提高SSD的性能。但是， 這樣做會明顯推高單臺服務器上SSD的配置成本，而且SSD的容量浪費會變得異常明顯。

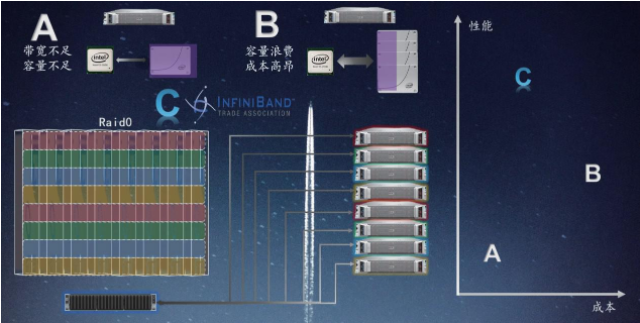

圖1 ：A代表配置一塊NVMe SSD的服務器，B代表配置多塊NVMe SSD的服務器，C代表采用了InfiniBand網絡NVMe over Fabric的SSD池化方案， 多臺服務器共享NVMe SSD,在配置NVMe SSD的服務器上配置高性能并行文件系統，將SSD共享給每一臺計算服務器，實現高IO訪問同時，SSD 容量利用率也得到了大幅提高

高性能網絡SSD池化最佳融合實踐

因此，NVIDIA網絡事業部聯合西部數據公司和北京極客天成科技有限公司，針對這一問題開展了基于InfiniBand網絡的NVMe Over Fabric的高性能并行文件系統的嘗試，將NVMe SSD池化，然后通過網絡共享給對應的計算節點。在低成本和高性能中給出了最佳的融合實踐。

該實踐是在兩臺服務器上部署并完成測試的，其中一臺服務器作為存儲節點配置了12塊西部數 據Ultrastar DC SN840 6.4TB的NVMe SSD，單SSD盤的4K隨機讀IO性能高達每秒780K，隨機 寫IO性能高達每秒253K，128K文件的隨機寫帶寬高達3.2GBps，128K文件的隨機讀帶寬高達 3.47GBps，高性能且速率穩定的SSD保證了整體測試的質量。另外一臺服務器配置為計算節點，兩臺服務器均配置NVIDIA Mellanox的最新200GbpsHDR InfiniBand網卡，通過HDR交換機連接，InfiniBand網絡的超高轉發速率，且不丟包的特性對于高性能Cache池的應用至關重要，讓用戶不必?fù)?dān)心在頻繁的數據交換過程中由于突發的報文丟包而造成轉發性能下降；同時，將 12塊NVMe SSD通過極客天成的高性能并行文件系統整合成一張性能和容量超大的共享網盤，共享給計算節點使用，并通過文件系統將所有的SSD盤管理起來，實現了高性能和高性價比的兼顧，構建出池化方案的基本輪廓。

實踐數據如下：

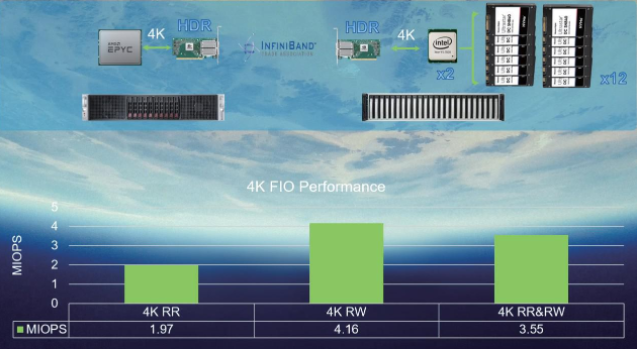

圖2：4K FIO測試數據 在 12塊NVMe SSD的情況下，隨機讀性能為1.97MIOPS，隨機寫性能為4.16MIOPS，隨機讀+隨機寫的性能為 3.55MIOPS

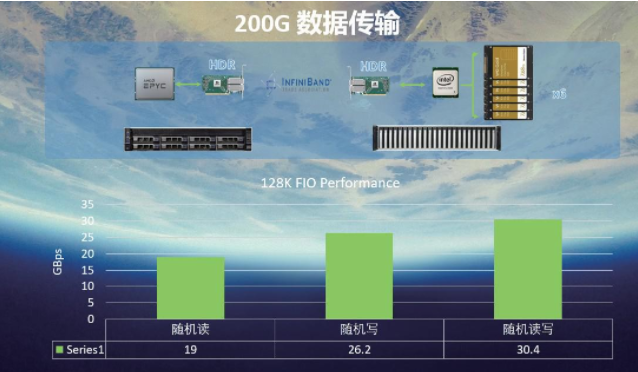

圖3：128K FIO測試數據 在6塊NVMe SSD盤的情況下，隨機讀的性能為 19GBps，隨機寫的性能為26.2GBps，隨機讀+隨機寫的性能為30.4GBps

總結

通過測試數據對比NVMe SSD池化方案與本地內存采用Ramdisk方案的數據不難發現，基于InfiniBand網絡的NVMe SSD池作為Cache的性能已經明顯得到優化，達到了接近內存的效果。

從以上的測試結果不難看出，基于InfiniBand網絡的SSD池化方案，可以經濟地實現超高性能的Cache池來加速應用，成 為一種新型數據中心高性能Cache池的通用架構。

注：一兆字節等于一百萬字節，一千兆字節等于十億字節，一百萬兆字節等于一萬億字節，由于操作環境的原因，實際用戶容量可能略少。
