視頻監控行業經歷了從平安城市項目建設到現在的智慧城市項目建設的重大轉變，使視頻數據呈現爆炸性增長的態勢。今天介紹監控視頻存儲方案有哪些？
安防監控存儲技術特點
網絡監控的誕生解決了傳統監控效果的難題，改變了傳統的連接方式，更簡單更便捷，但同時衍生了更龐大的存儲需求和更高的帶寬滿足。
視頻監控系統中采用的存儲設備在數據讀寫方式上具有與其他類型系統不同的特點。視頻監控系統一般具有監控點多(攝像頭數量多)、視頻數據流大、存儲時間長、24小時連續不間斷作業等特點。視頻監控應用中主要是視頻碼流的寫入，具體特點如下：
-
視頻數據以流媒體方式寫入存儲設備或從存儲設備回放，與傳統的文件讀寫不同。
-
多路視頻長時間同時寫入同一個存儲設備，要求存儲系統能長期穩定工作。
-
實時多路視頻寫入要求存儲系統具有高帶寬，且恒定。
-
容量需求巨大，存儲擴展性能要求高，可在線更換故障設備或進行擴容。
-
多路并發讀寫時對存儲設備性能要求非常高。
十大監控視頻存儲方案
當人們提到安防網絡化應用時大多想到的是網絡監控?cái)z像機，其實監控系統的構成不僅限于前端產品，若沒有后端的存儲設備，那么龐大的圖像數據也只能成“浮云”。與網絡存儲相關的有10大技術：
（一）NAS系統
網絡附加存儲系統，文件存儲和訪問都需要經過局域網，也支持通過光纖通道或基于SCSI的交換機添加額外的存儲。
市面上能見到的 NAS 操作系統很多，有如 FreeNAS 這樣意氣風發的開源免費版，也有完全商業的閉源版本，更有如黑群暉之類的破解版本。NAS 系統的迭代是一個大浪淘沙的過程，活下來的系統在功能上逐漸趨同，這代表了市場的普遍需求。
（二）NAS網關
即無磁盤文件服務器，它使用SAN存儲陣列，提供擴展存儲容量。
（三）SAN架構
SAN（Storage Area Network）–存儲局域網絡，SAN是大規模應用的先進和成熟的海量數據存儲架構，是建立在服務器集群和存儲設備之間的網絡，給服務器集群提供集中式共享存儲空間方便管理。SAN存儲模式適用于各類數據存儲的應用，在大中型監控系統中的應用也越來越廣泛。SAN存儲模式根據傳輸鏈路的不同可以分為FC SAN和IP SAN。
網絡中多臺服務器連接到一個由一到多個存儲陣列組成的中央磁盤存儲庫，極大地改進了系統管理和數據備份工作。
（四）云存儲
通過集群應用、網格技術或分布式文件系統等功能，將網絡中大量各種不同類型的存儲設備通過應用軟件集合起來協同工作，共同對外提供數據存儲和業務訪問功能的一個系。
安防監控廠商提供的云存儲主要有以下幾個特點：
1、高速存取。安防云存儲需要面臨高并發，高碼率的數據存儲要求，面對的都是高清、高碼率的視頻存儲，存儲系統需要提供高性能的數據吞吐能力。安防云存儲通過采用數據離散式存儲機制，每一個監控點的錄像都以分塊形式，并發存儲于不同的存儲節點中；在讀取時，這些存儲節點將并發提供服務，避免了單臺設備讀取的瓶頸，速度比傳統存儲快幾十倍。滿足平安城市等大型安防項目中，海量并發存儲、讀取的需求。
2、安防集成。在實際應用中，安防云存儲與各項業務系統結合非常緊密，如圖偵、視頻智能分析等，在存儲陣列中直接集成視頻錄像管理、視頻回放和媒體轉發業務，充分利用云存儲高可靠硬件和網絡。同時，安防云存儲提供標準SDK接口，可以方便讓客戶對安防業務系統進行二次開發，與安防業務系統更為緊密的集成。
3、碼流直存。安防云存儲由于其使用場所、用戶的固定性，以及用戶對視頻高效應用的要求，一般都會采用碼流直存的方式，從而簡化系統的架構，降低故障點，提升系統部署的效率以及運維成本，而且云存儲一般也是架設于專網之中，更能保障錄像的質量。
（五）HBA
HBA的全稱為Host Bus Adapter，即主機總線適配器。 連接主機計算機到網絡/存儲設備的可插拔式卡，支持多種存儲網絡協議。
（六）IP存儲
使用IP協議連接遠程的SAN，在光纖通道SAN中，IP協議用于在IP數據包內發送FC幀，對于非光纖通道SAN，使用iSCSI協議將SCSI數據轉換成IP數據包。
iSCSI（Internet SCSI，互聯網小型計算機系統接口）是一種在Internet協議網絡上運行的SCSI協議，特別是以太網上進行數據塊傳輸?shù)臉?biāo)準，iSCSI協議上建設的存儲局域網稱為IP SAN。
IP SAN的優點主要有：成本投入小 ，利舊性好；人才較多，管理維護成本低； 基于IP網絡無距離限制；組建方式靈活，可擴展性高。

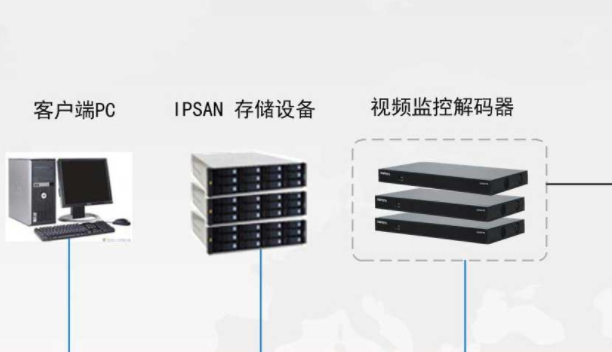

采用IP SAN的監控存儲方案的優勢：
1)低成本實現監控?cái)?shù)據的集中化存儲和統一管理，可靠而穩定；
2)存儲設備與視頻服務器、監控客戶端可以建設存儲區域網絡，共享性良好；
3)傳輸帶寬更靈活，存儲區域網絡可以建設成百兆或千兆網絡，滿足多種環境下前端和客戶端的存儲、點播等需求；
4)存儲系統擴展性強，后期擴容方便；
5)可靠性極好，多臺存儲共用時彼此之間是相互獨立的，避免單點故障；
（七）RAID
獨立冗余磁盤陣列，需要多塊磁盤，提高性能和故障冗余。磁盤陣列(DiskArray)是由一個硬盤控制器來控制多個硬盤的相互連接，使多個硬盤的讀寫同步，減少錯誤，增加效率和可靠度的技術。磁盤陣列是一種專業性很高、可靠性要求極嚴的的產品。
專業磁盤陣列廠商一般業務重心都不在安防市場上，對于安防的了解也不夠深入，因此不太可能直接切入單打獨斗；其次是價格上的困境。安防市場，預算還是比較緊張，而大部分又要投入到前端建設上，加上對數據安全性的不重視，導致存儲設備采購預算嚴重不足，無法采購高檔專業產品。
（八）LANfree備份
所謂LAN-free，是指數據無需通過局域網而直接進行備份，即用戶只需將磁帶機或磁帶庫等備份設備連接到SAN中，各服務器就可把需要備份的數據直接發送到共享的備份設備上，不必再經過局域網鏈路。由于服務器到共享存儲設備的大量數據傳輸是通過SAN網絡進行的，局域網只承擔各服務器之間的通信任務，而無需承擔數據傳輸?shù)娜蝿?wù)。實現了控制流和數據流分離的目的。
LAN-Free 優點是數據備份統一管理、備份速度快、網絡傳輸壓力小、磁帶庫資源共享；缺點是少量文件恢復操作繁瑣，并且技術實施復雜，投資較高。
（九）光纖通道
將數據請求從服務器傳輸?shù)酱疟P(pán)陣列，SAN中的光纖通道交換機用于連接服務器和存儲陣列。經由當監控?cái)?shù)據需要海量存儲時,安防監控系統通過光纖存儲區域網絡Hard_Disk_Drive驅動器驅動中斷控制器,同時將海量存儲數據先放入光纖存儲分區,然后中斷控制器激活A(yù)RM嵌入式控制器將光纖存儲分區的海量存儲數據直接發送到光纖存儲區域網絡Hard_Disk_Drive.避免了DVR存儲這樣應用會造成系統負荷增加,故障率提高,同時,由于數據沒有必要的保護措施,經常會由于硬盤損壞造成數據丟失的問題.
（十）塊級存儲
從磁盤讀文件/向磁盤寫文件時，塊級訪問確保網絡用戶不必管理數據，允許網絡管理員規定數據存儲在哪里以解決性能問題。
視頻監控存儲發展所面臨的問題
當前智慧城市和物聯網及智能家居加速建設，其中核心部分都是以視頻監控為中心，尤其是視頻監控系統顯著特點呈現出高清，智能化和融合應用。視頻監控系統大量高清視頻應用帶來海量數據就需要及時快速保存下來，而當前圍繞海量視頻數據存儲需求，監控存儲設備市場順應發展出現了大量新形態的產品。常見的主要存儲設備有：NVR，IPSAN和FCSAN及安防云存儲或通用集群存儲。
但是，隨著高清攝像機的數量不斷增多和錄像周期的延長（多數在15天以上），NVR產品因自身容量小而不能滿足需要。IPSAN和FCSAN產品是基于網絡化的存儲架構，可以靈活實現容量擴展；可是，IPSAN/FCSAN存儲設備數量越大，帶來存儲服務器數量也越多，使用時間越長存儲性能反而越低，關鍵是容易產生單點故障而中斷服務。因此，監控廠商在視頻數據存儲方面做了深入研究，必須聯合專業存儲技術開發出適合安防數據存儲需要的新形態存儲產品，即視頻直寫存儲設備。安防行業專業名稱：NVR磁盤陣列或NVR網絡存儲；就國內安防存儲設備市場而言，對應的名稱主要有NVR存儲，智能視頻存儲，視頻網絡存儲服務器和CVR存儲等。這些設備被涉足安防行業的從業人員都能耳熟能詳，并且日常工作中經常給客戶推薦使用。這類產品技術方案解決了當前大中型項目客戶的使用需求。
所有這些視頻存儲產品在滿足1000路以下或存儲容量在2048TB以下中小規模，帶給用戶的使用體驗效果覺得還很好的。但是，在此規模上繼續增加的話，就會讓用戶覺得設備數量太多，響應速度變慢，數據安全性差和維護管理太累等諸多現實的問題。
總結
雖然云存儲應于視頻監控行業海量數據存儲時間還很短，還面臨這樣那樣的問題，但是隨著云計算、大數據和云存儲應用技術的成熟和完善，必將推動視頻監控行業勢必會更快速的發展。云時代已到來，云存儲和大數據技術就像是打開未知世界之門的鑰匙，開啟了視頻監控行業的新紀元，將它推向了一個新的、更高的發展階段。
