QingStor?NeonSAN?是一款面向核心業務設計的全閃分布式塊存儲，打破了傳統存儲的容量與水平擴展的瓶頸，性能可以媲美全閃中高端存儲陣列，能夠很好支持?Oracle?RAC?等關鍵應用，在金融、電力、廣電、制造、測繪等行業廣泛落地。

我們將在本文中揭開?NeonSAN?架構的神秘面紗，介紹她是如何做到高性能和高可靠的產品體驗，并在最后詳細分享一個典型案例：NeonSAN?替換?Oracle?一體機，承載某大型保險集團?OLTP?和?OLAP?系統，滿足數據不斷增長的互聯網金融業務需求。

一、面向閃存的三種存儲方案

如下圖所示，目前業界基于全閃的存儲方案主要有以下三種：

1.?傳統方式

因?yàn)閭鹘y(tǒng)的存儲誕生在機械盤的時代，是面向機械盤設計的，IOPS?通常在一百左右。而當前主流?NVMe?SSD?的性能已經達到百萬?IOPS?級別。這兩類存儲介質的機制迥異。

受限于底層架構的設計，傳統存儲并沒有針對全閃進行有效的軟件改造或者優化，無法全部發揮?NVMe?SSD?的性能，此類方案已經不再適合承載高速閃存介質。

2.?全閃陣列

全閃陣列的性能相比傳統方式有了很大提升。

但是，全閃陣列通常采用專有的硬件，成本高昂。另外，傳統陣列一般采用雙控制器互為備份，縱向擴展無法提升性能，橫向擴展受限于控制器的數量。這使得全閃陣列無法靈活適應數據爆發增長的業務場景。

3.?全閃分布式存儲

分布式存儲是通過網絡將存儲節點聯系在一起，以集群的形式提供服務。

通常采用通用的?X86?硬件，使硬件標準化，可以降低?TCO。集群中每一個節點都具備存儲和計算能力，隨著節點的增加集群的容量和性能得到線性擴展。無中心設計使集群不易形成瓶頸節點，理論上可以無限擴展。針對?NVMe?SSD?進行特殊的設計和優化，性能強勁。

另外，隨著?25G、100G?網絡的普及和?RDMA?網絡低延遲的特性，使得分布式全閃的跨節點擴展不再是瓶頸。在全閃存和高速?RDMA?網絡的加持下，分布式全閃架構已經成為企業核心業務的理想之選。

二、企業級分布式塊存儲

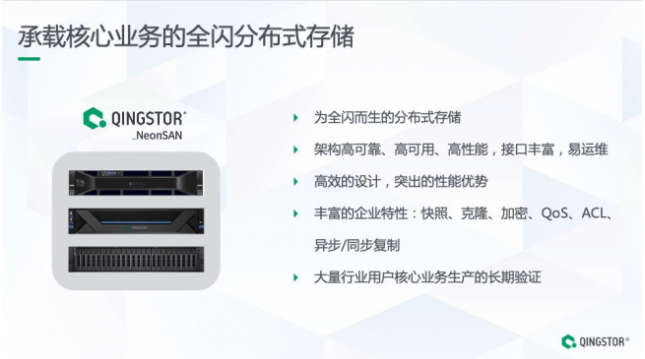

關于?NeonSAN?名字的由來：后半部分是?SAN?代表了產品的形態；Neon?是元素周期表里面氖的代號，是一種惰性氣體，具有極高的穩定性。所以?NeonSAN?的名字寓意著這是一款穩定的企業級存儲產品。

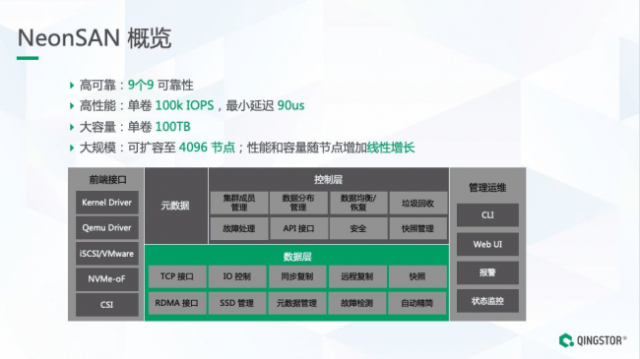

NeonSAN?核心模塊由數據層和控制層組成，此外包括前端接口與運維管理工具層。

NeonSAN?核心模塊采用并行流水線技術，設計了全閃存儲系統的資源調度系統、內存管理系統、元數據管理系統、RDMA?網絡收發系統等，打造高可用、高可靠、高性能、擴展靈活的全閃分布式存儲。

NeonSAN?提供?9?個?9?可靠性，單卷性能達到?10?萬?IOPS，最小延遲小于?90?微秒。

在擴展方面，NeonSAN?可以擴至?4096?節點，容量和性能隨節點的增加而線性增長。?

NeonSAN?的基本架構是由?Zookeeper?服務、元數據服務、管理服務、存儲服務和接入服務五部分構成。

Zookeeper?提供集群的發現服務；元數據服務用來記錄集群中的元數據，如節點信息、SSD?的信息、卷信息等；

管理服務提供集群的管理功能，如節點的上線、創建卷等。

數據存儲服務用來給客戶提供具體的?I/O，承載業務發來的?I/O?請求。其采用對等的設計，每個存儲節點的地位是相等的，都可以提供?I/O?服務。

對等設計可以保證集群的某一個節點發生故障時，其他節點能夠接替故障節點繼續服務，保證業務的連續性，同時為集群的容量和性能線性擴展提供基礎。

接入服務，第一個模塊是?QBD?內核驅動，在?Windows?Server?和?Linux?Server?上都有對應的版本，它可以讓服務器以使用本地盤的方式使用?NeonSAN，上層業務不需要做任何改造就可以對接?NeonSAN，非常方便。

第二個模塊是?QEMU，可以為虛機提供云硬盤。

第三個模塊是通用的?iSCSI?接口，可以為?VMware?等虛擬化平臺提供存儲服務。

第四個模塊是?NVMe-oF?接口，提供端到端的高速數據傳輸服務，具備非凡的性能。

此外，還提供?CSI?接口，為容器提供持久化的存儲服務。其支持提供克隆、快照、QoS、在線擴容等高級功能。

三、如何滿足網絡高可靠和高可用

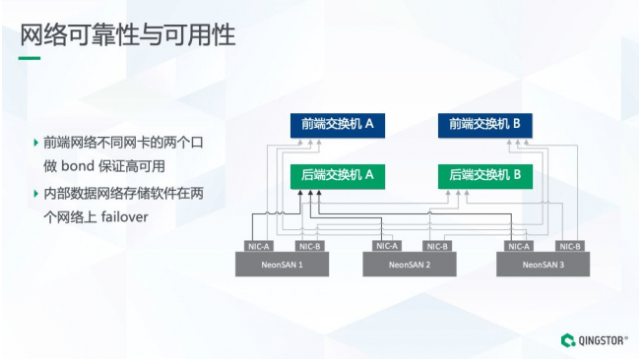

NeonSAN?的網絡分為兩部分：前端業務網絡和后端互聯網絡，采用兩個前端交換機和兩個后端交換機，組建高可用網絡。

每個?NenonSAN?節點配備雙網卡，每張網卡有兩個網口，分別連接到后端交換機和前端交換機。

假如交換機?A?發生故障就會影響到?NeonSAN?1、2、3?節點的網卡?A，凡是通過這些網卡進行交互的業務也會受到影響。此時?NeonSAN?節點就會自動把網絡流量切換到網卡?B?上，走交換機?B，保證整個集群網絡的可用性。

四、如何滿足數據高可靠和高可用

NeonSAN?的數據可靠性及可用性是通過副本機制來實現的。

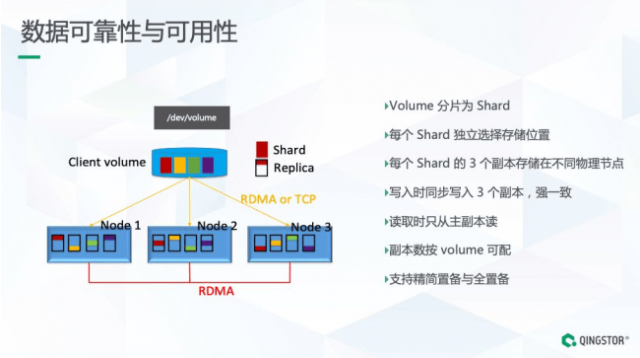

在?Linux?服務下看到塊設備，或者在?Windows?Server?下我們看到一張盤，對應到?NeonSAN?集群里，就會把這個盤切成一片片的?Shard。?

如上圖所示，有紅、黃、綠、紫這四個片，每一片都會有三副本，分別存放在不同的節點。任何一個節點上的數據損壞，都不會導致數據的丟失。

如果節點?1?不能提供服務，節點?2?或?3?可以繼續提供服務，保證整個集群的可用性。

NeonSAN?的數據寫入是三個副本同時寫入，保證數據間的強一致性。數據的讀取是從主副本讀的。數據的副本可以按卷進行靈活的配置，在一個集群中既可以有單副本的卷，也可以有兩副本的卷，還可以有三副本的卷。

NeonSAN?支持精簡置備和全置備，一個集群可以同時存在精簡置備的卷和全置備的卷。

我們通過一個例子來介紹?NeonSAN?強一致性寫過程中的?I/O?路徑。

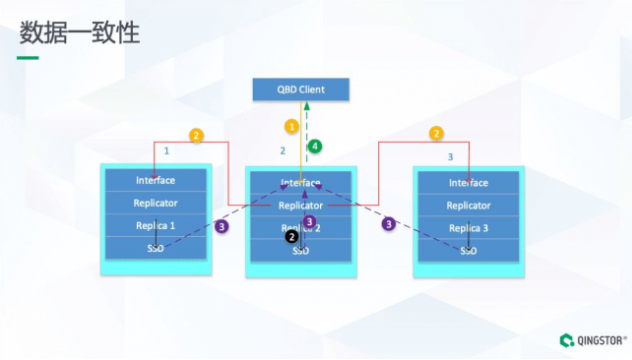

首先，客戶端發?I/O?給三副本的主副本節點，當主副本節點收到?I/O?請求后會同時做兩件事：將?I/O?請求發給它本地的?SSD，同時也會把這個請求發給兩個從副本。當兩個從副本?I/O?完成以及本地的?I/O?同時完成后才會返回給客戶端寫成功，實現強一致三副本的寫入。

五、NeonSAN?的獨門秘籍

NeonSAN?是一個面向全閃的分布式存儲系統，針對全閃有哪些特殊的設計？?

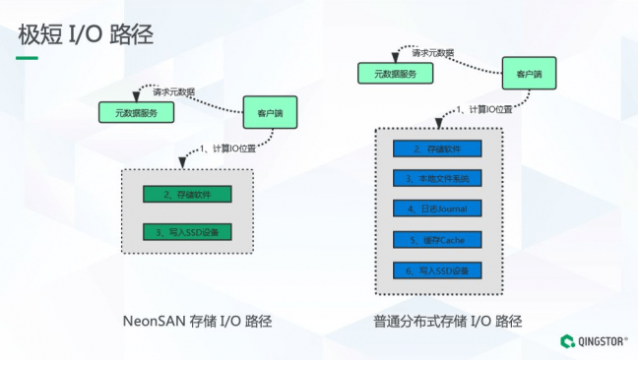

首先，?NeonSAN?采用了極短?I/O?路徑，這是可以提供卓越性能的根本。

NeonSAN?只要?3?步就可以完成一個?I/O，當客戶端的?I/O?發到存儲節點后，存儲軟件做完處理后直接發給本地的?SSD。

業界某些分布式存儲，比如?Ceph，卻要經歷很多步驟：先經過存儲軟件的處理，再發給本地文件系統，還要寫日志，某些系統還需要再經過緩存，最后才能落到?SSD，這個?I/O?路徑是非常長的。簡單來說就是很慢。

NeonSAN?采用自研?SSD?管理模塊直接管理本地裸設備，不依賴本地的文件系統，不需要日志，也不需要?Cache，極大精簡了?I/O?路徑，從而讓延遲減少到最低，接近于?SSD?延遲的量級。

傳統機械盤只有?1?個隊列，深度是?32，NVMe?SSD?一般盤有?128?個隊列，每個隊列的深度是?128，還采用傳統的軟件設計，顯然?NVMe?是處于饑餓的狀態，無法發揮隊列和深度優勢。

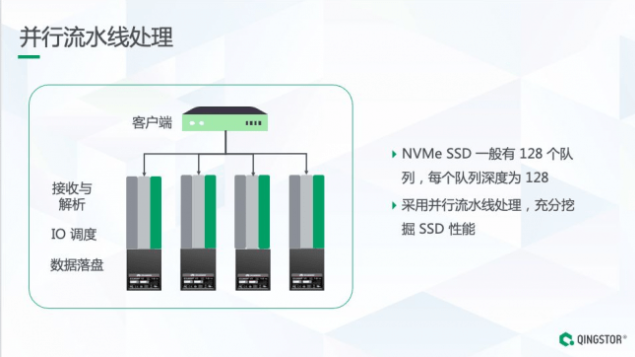

NeonSAN?采用并行流水線，將?I/O?進行拆分，拆分成接收、調度和落盤。

舉個例子，在機械盤的年代就像超市只有?1?個收銀臺，只能排?1?隊。但是到了?NVMe?SSD?時代，超市有?128?個收銀臺。如果我們還排?1?隊就對資源造成極大的浪費，所以需要采用多個隊列并行?I/O，充分發揮?NVMe?SSD?本身的性能，提升?SSD?的使用率。

在微秒的?SSD?時代，操作系統逐漸暴露出一些問題。比如低效?CPU?核心調度和內存資源的競爭，以及調度時的切換等帶來了巨大的延遲。

在高并發的壓力下，多核心?CPU?的競爭與不合理的調度成為性能的瓶頸。NeonSAN?專門設計了資源調度引擎，避免由于調度問題和內存爭搶問題帶來的延遲開銷。

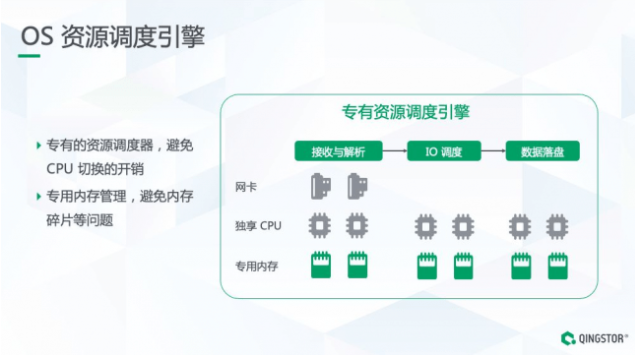

首先，在網卡上我們分配專門的接收與解析?I/O?流水線，針對?I/O?調度流水線我們給它分配了獨享的?CPU，避免調度流水線來回切換產生不必要的上下文開銷，做到特定的?CPU?服務專門的流水線。

在內存方面，在系統軟件啟動時一次申請所需內存，根據不同流水線需求的多少按需分配給接收與解析?I/O?調度、數據落盤等流水線，避免在?I/O?過程中頻繁申請與釋放，帶來的訪問頁表、內存鎖等額外開銷及內存碎片問題。

資源調度引擎保障了?NeonSAN?在獲得高效?I/O?的同時將延遲控制在很低的水平。?

分布式存儲是依賴于網絡的。NeonSAN?將業務與數據網絡分離，存儲網絡中的?I/O?不會對業務網絡造成壓力，避免資源的競爭。

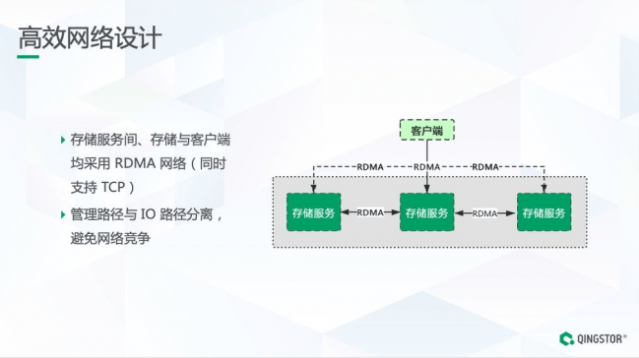

NeonSAN?采用端到端的?RDMA?網絡設計，無論是存儲內部節點之間還是存儲服務和客戶端之間都采用了?RDMA?網絡。

RDMA?網絡的內核旁路（kernel?bypass）與零拷貝的特點讓網絡中的單個?I/O?延遲變得非常低，基于異步的消息機制能讓多個?I/O?的并發顯得效率更高。

六、壓力和性能測試

上面介紹了?NeonSAN?的基本架構與面向全閃的特殊設計，接下來看看?NeonSAN?的真實性能表現。

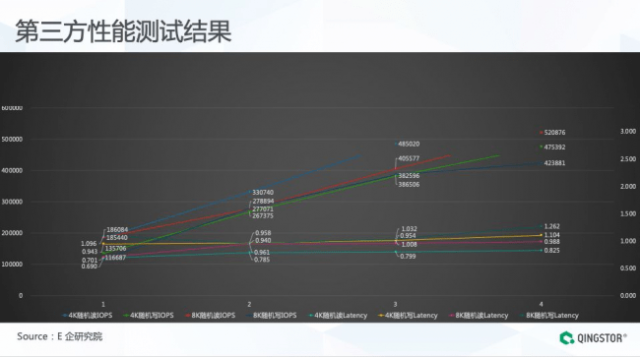

從?E?企研究院的測試結果可以看到：在兩個客戶端壓力下，隨著卷數量的增加，NeonSAN?集群提供的性能線性增長，延遲幾乎不變。

以?4K?寫為例，單個卷的?IOPS?是?13?萬多，4?個卷的?IOPS?增加到?47?萬，接近線性增長；單個卷的延遲是?0.943?毫秒，4?個卷的延遲基本沒什么變化。

七、典型案例

在采用分布式架構之前，用戶采用?Oracle?SuperCluster?Solaris?平臺，采購與維保費用昂貴，且擴容復雜，無法快速適應業務發展的需求。

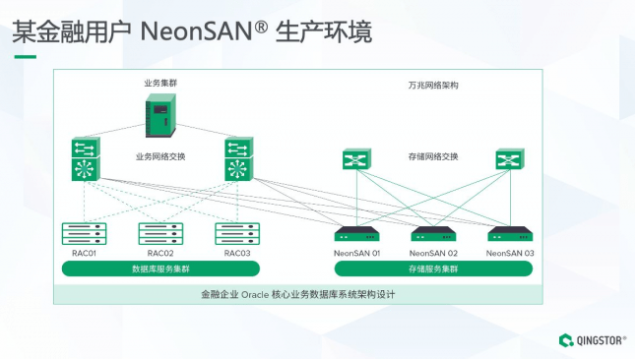

于是客戶把視角轉到了基于?X86?計算與存儲分離的分布式架構，采用三節點全閃配置的?NeonSAN?作為存儲節點，配置三副本用于?Oracle?數據庫存儲卷。

截止2020年底，用戶已經完成了數次擴容，NeonSAN?整體規模已經達到了幾十個節點，承載?OLTP?和?OLAP?業務，滿足數據不斷增長的互聯網金融業務需求。

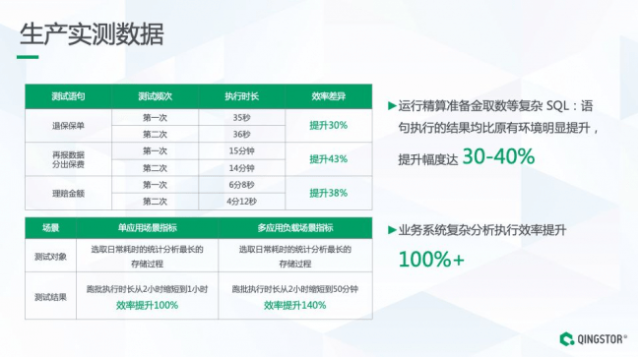

NeonSAN?分布式存儲方案的優勢主要體現在以下幾個方面：

首先，采用計算與存儲分離的全分布式架構后，海量的數據壓力分散到了多個并發存儲節點，系統性能、吞吐量按照線性擴展。

其次，全閃的存儲節點之間采用?RDMA?互聯，性能提升?100%?以上，存儲系統提供負載均衡機制，有效避免單點性能瓶頸。

通過開放的?X86?平臺取代了傳統數據庫一體機與集中式存儲設備，大幅縮短了存儲系統的建設與擴容周期，有效滿足業務數據量激增的擴容需求，同時大幅度節省采購、維護與運營成本。

八、總結

NeonSAN?針對全閃等新型存儲介質進行的架構設計，能夠提供高可靠、高可用，性能卓越的存儲服務，其豐富的接口，可以承載數據庫等傳統應用，原生適配虛擬化、大數據、容器等多種應用生態，服務云時代高效的數據存儲和管理，

NeonSAN?具備豐富的企業級特性，基于同步及異步的數據復制可以靈活構建各類災備和雙活解決方案。經過大量企業客戶核心業務的長期驗證，NeonSAN?是一款真正可以承載企業核心業務的全閃分布式存儲產品。
